アンテナ アラカルト

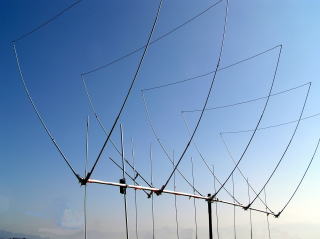

50MHz用5eleデルタループ 144MHz用10ele Yagi 同一のブームに2Band Antを設置してみました |

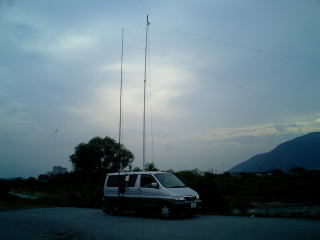

HF用ダブルツエップ 全長70m 高さ12m マルチバンドダイポール ATU使用 両方のアンテナのゲイン調査実験でしたがアンテナどうしが近すぎて影響しあっているようでした |
左上のデルタループと垂直系アンテナの組み合わせはなかなかおもしろいと思いませんか。調整はちょっと大変ですが何回も使用しています。 山梨は河川敷や土手が数多くあります。ローバンド移動で広い空間が取れるときは、気合をいれてHFローバンド用ダブルツエップアンテナをはっています。高さ10m 全長70mはさすがにかなり大きい。アンテナはるのに長い距離を歩きます。さすがに長いだけあって、1.9MHzや3.5MHzでは抜群の飛びを感じさせてくれます。 AWXアンテナは指向性があるため、特定の方向にノイズ元があったり、方向をきめて交信をしたいときなどに有効だと思われます。意外と簡単に設置できるんですよ。 |
|

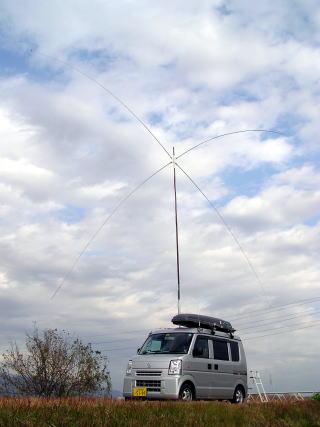

HF用 AWXアンテナ ちょっとめずらしいでしょ! エレメント1本の長さは7.5m アルミパイプ振り出し式 ポールの高さは12.5m です |
|

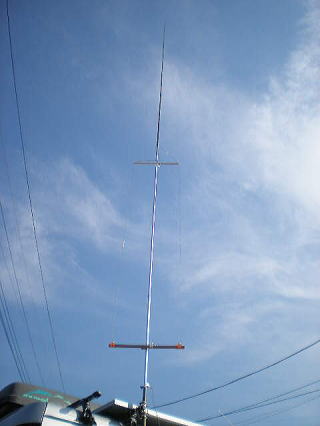

リニアローディング式の移動用バーチカル アンテナ7MHz用リニアローディングVDPの 片方のエレメントを使用したものです。 CWで使いましたが実用可でした。 アンテナチューナーをつなぐと、 1.9MHzから28MHzまでチューニングが 取れました。 実際の移動に使ってみたいと思っています。 |
|
