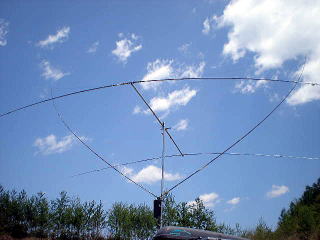

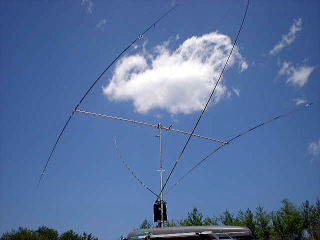

ATUマルチバンド デルギ (デルタループ+八木)
7MHzから50MHzまでワークバンドを含めてすべて電波が出せます。 ラジエーターは全長17mのデルタループで、ATUでドライブしています。 ブームは4.2mでデルタループは真ん中にセットしてあります フロントには14MHzと21MHzのディレクターがついています。 18MHzと28MHzのリフレクターがついています。 24MHzは21MHzのディレクターがリフレクターの働きをしているらしく、ビームパターンが 観測されました。 50MHzもサイドはかなり切れています。 7MHzと10MHzと50MHzはシングルのデルタループアンテナとして働きます。 18MHzと28MHzは反射器つきの2eleデルギ 14MHzと21MHzは導波器つきの2eleデルギ 24MHzはたぶん・・・2eleデルギ |
