移動用リニアローディング式短縮VDP

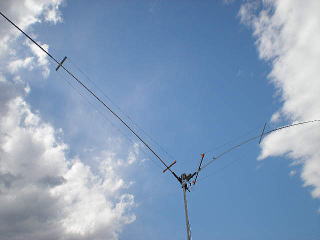

  移動運用で実際に使用したアンテナの形状は
左の写真です。
短縮率を少し上げて、ローディング部分を
長くしました。

1710甲斐市 湯めみの丘温泉移動で使用して

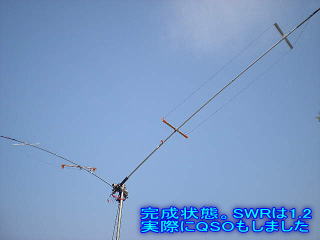

みました。アンテナの再現性も良好で、SWRも
最小ポイントで1.2になっています。

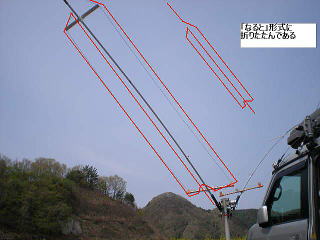

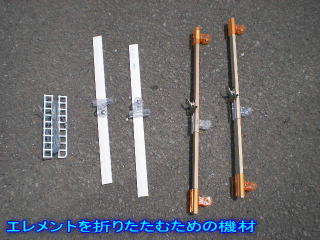

途中から風が強くなり 「なると」構造を形成し
ている目玉クリップがはずれそうになりました。
風対策をもう少し考えたほうがいいようです。
各局よりFBなレポートをいただき、
コイル式でない短縮アンテナの良さを実感した
ような気がします。

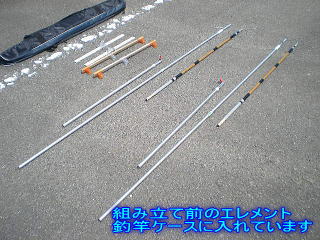

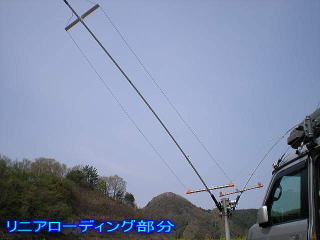

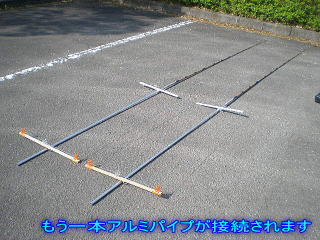

  リニアローディング部分の中心のエレメントは
アルミパイプ
その先のエレメントはワイヤーをつりざおに
這わせてあります
