| その1 7MHz用 短縮VDP（片側7 m） | ||
 |
 |

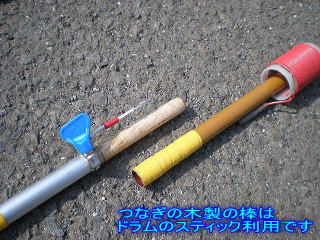

つなぐ棒にドラム用スティックを利用 音楽バンドもやっていたのでこんな 発想ができました |
 |
 |

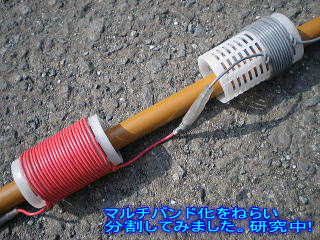

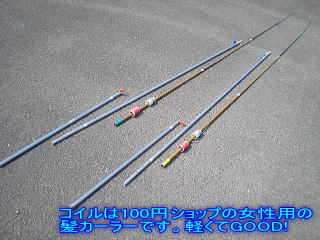

赤色の方のコイルをショートしてグレーの コイルの先に10cm程度の「ひげ」を つけることによって10MHzにも使用 できました。 コイルのボビンは100円ショップで 購入した女性用ヘアーカーラーの 中身だけを使用しています 非常に軽くて GOOD |
移動用短縮Vダイポール
| その1 7MHz用 短縮VDP（片側7 m） | ||
| |
|
つなぐ棒にドラム用スティックを利用 音楽バンドもやっていたのでこんな 発想ができました |
| |
|
赤色の方のコイルをショートしてグレーの コイルの先に10cm程度の「ひげ」を つけることによって10MHzにも使用 できました。 コイルのボビンは100円ショップで 購入した女性用ヘアーカーラーの 中身だけを使用しています 非常に軽くて GOOD |
| ☆ | ||
| その2 7MHz用 短縮VDP（片側7 m） | ||
 |
 |
 |

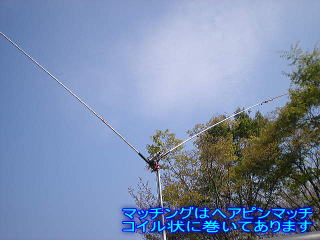

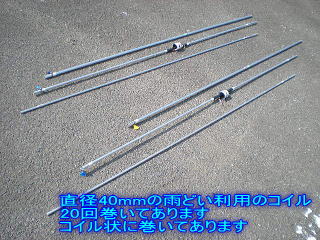

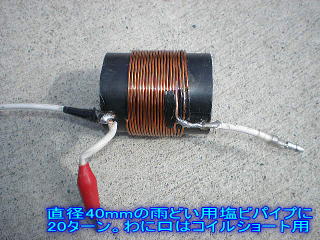

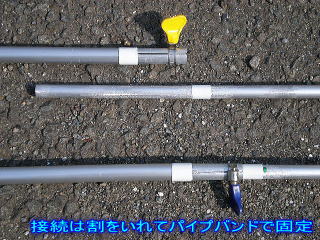

| 延長コイルは直径40mmの塩ビ管に20ターン 巻いてあります。 アルミパイプの寸法はコイルの前後2.75cmづつです。 先端は直径10mmのパイプ、根元は16mmです。 |
||
 |
 |
|
| ☆ | ||
| その３ 7MHz用 超短縮VDP（片側3m） | ||
 |
 |

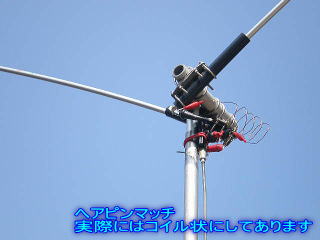

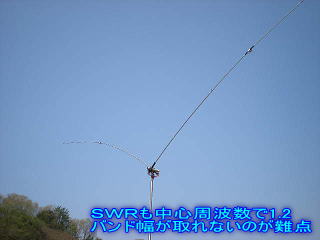

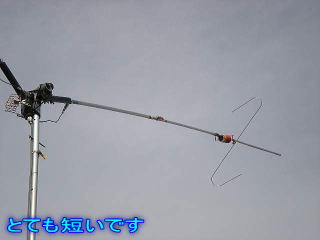

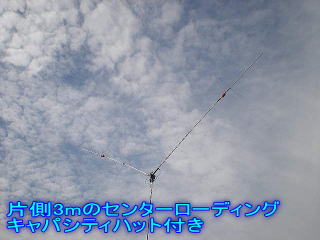

アルミパイプ根元から 直径16mmを1m 直径12mmを ローディングコイル取り付け用の塩ビパイプ をはさんで2本で2m 合計3mです コイルの先端側にキャパシティハットをつけて 長さをかせいでいます ヘアピンコイルでマッチングをとっています 実用範囲 50KHz 中心SWRは1.2 |
| ☆ | ||
| その３ 3.5MHz用 超短縮VDP（片側7m） | ||
 |
 |

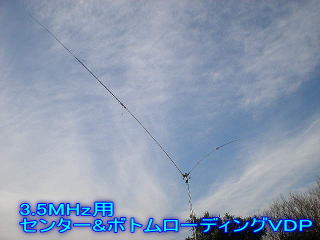

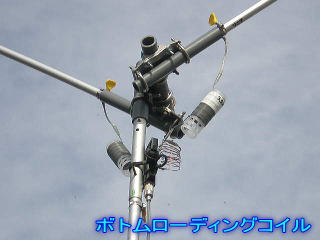

センターとボトムにローディングコイルが入っています ヘアピンコイルでのマッチングです 片側7mのVDP 実用範囲 40KHz 中心のSWRは1.2 |
